Multifunktions-Labornetzgerät 0 … 500V 0 … 1.2A 600W – DP5H-1-2P-S

Eine Stromversorgung, viele Möglichkeiten: Die digitalen Multifunktions-Labornetzgeräte der DP-P Serie verbinden hohe Leistung mit präziser Einstellung und vielseitiger Fernsteuerung. Vom Entwicklungsarbeitsplatz bis zum automatisierten Prüfstand wählen Sie aus einem breiten Modellangebot die passende Kombination aus Spannung, Strom und Leistung. Der digitale Regelkreis überwacht die Ausgangswerte kontinuierlich und wechselt abhängig von der Last automatisch zwischen Konstantspannungs- und Konstantstrombetrieb (CV/CC).

Bedienen Sie Ihr Netzgerät direkt am Frontpanel oder integrieren Sie es in Ihre vorhandene Infrastruktur. RS232, RS422 und RS485 mit Modbus RTU gehören zur Ausstattung. Optional ergänzen LAN mit Server-/Client-Betrieb oder analoge I/O für 0 … 5V, 0 … 10V oder 4 … 20mA Ihre Steuerungsmöglichkeiten. Analoge I/O ersetzen RS232. Für höhere Systemleistungen können entsprechend bestellte Vollbreitengeräte im Master/Slave-Parallelverbund zusammenarbeiten; Halbbreitengeräte mit Suffix -S unterstützen diese Funktion nicht.

Flexibel aufstellen oder platzsparend integrieren

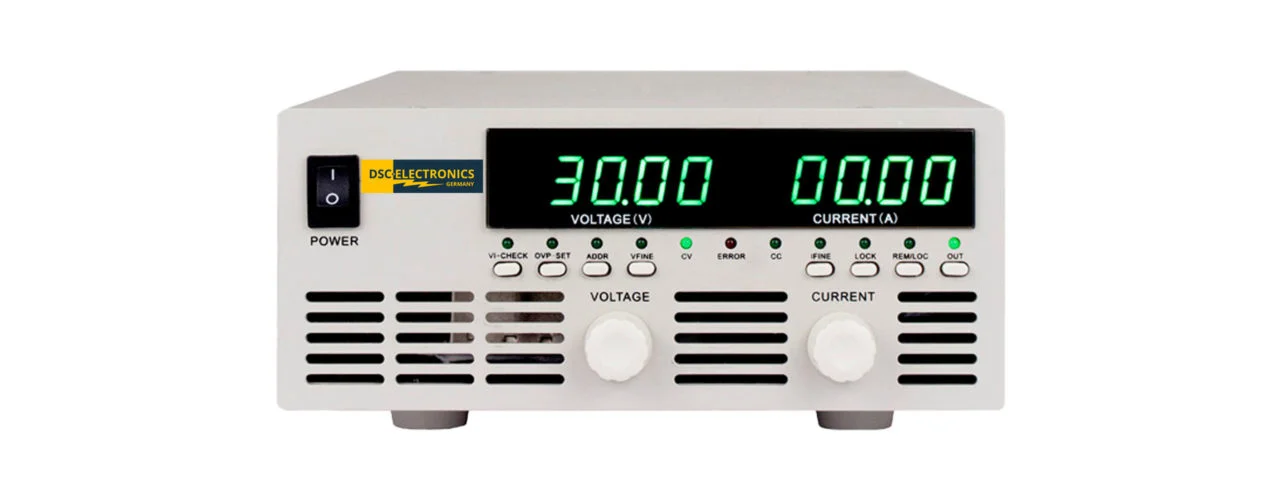

Symbolbild der DP-P Serie. Für die Einbauplanung gelten die Abmessungen des ausgewählten Modells.

Vom handlichen Halbbreitengerät bis zur leistungsstarken Rackausführung lässt sich die DP-P Serie auf Ihren Arbeitsplatz abstimmen. Die temperaturabhängige Lüftersteuerung passt die Kühlung an Ausgangsparameter und Betriebsbedingungen an. Vollbreitengeräte werden mit Rackhalterungen geliefert; für zwei Halbbreitengeräte ist ein gemeinsamer Einschub separat erhältlich.

Nicht jedes 1200W-Modell ist ein Halbbreitengerät: Die entsprechende Ausführung erkennen Sie am Suffix -S. Die Zuordnung beschreibt die gelisteten Standardmodelle; für Sonderausführungen sind die bestätigten Modellabmessungen maßgeblich.

Software-Suite für DP-P und DP-PH

Symbolbild der Software zur Einstellung, Überwachung und Programmierung der Ausgangswerte.

Wiederkehrende Spannungs- und Stromverläufe lassen sich mit der Software-Suite programmieren, ausführen und aufzeichnen. Nutzen Sie die digitalen Schnittstellen oder die optionale LAN-Anbindung, um das Gerät in Ihren Prüfprozess einzubeziehen. Das dokumentierte Modbus-RTU-Protokoll der seriellen Schnittstellen erleichtert außerdem die Entwicklung eigener Steuerungen und die Integration in LabVIEW-Anwendungen. Die direkte Bedienung am Frontpanel bleibt unabhängig davon möglich.

Mehr Möglichkeiten für Ihre Anwendung

Symbolbild eines DP-M Netzgerätes mit AP8-Modul. Die Erweiterung wird passend zum Netzgerät und zur Anwendung gefertigt.

Integrierter Rückstromschutz und zusätzliche Schutzmodule
Die Ausgangsgleichrichterstufe bietet bereits einen grundlegenden Schutz gegen gleichpolige Rückströme innerhalb der zulässigen Gerätegrenzen. Für energiereiche Lasten oder Rückspannungstransienten lässt sich der Schutz gezielt ergänzen. Das Netzgerät ist dabei keine unbegrenzt belastbare Energiesenke; Rückstrom, Rückspannung und gespeicherte Lastenergie bestimmen die erforderliche Auslegung.

Modell AP9: Anwendungsspezifischer Rückstrom- und Rückspannungsschutz
Mit AP9 stimmen Sie den zusätzlichen Schutz auf anspruchsvolle induktive oder kapazitive Lasten ab. Das Modul wird auf Bestellung für die erwarteten Ströme, Spannungen und Energien gefertigt. Möglich sind eine kombinierte Schutzbeschaltung gegen hohe Rückströme und Rückspannungen, insbesondere Transienten mit umgekehrter Polarität, oder eine Ausführung als aktiver Bremschopper zur Umsetzung rückgespeister Energie in Wärme. Dimensionierung und zulässige Betriebszyklen werden passend zu Ihrem Prüfaufbau vereinbart.

Modell AP8: Zusätzlicher ausgangsseitiger EMV-Filter mit Kapazität
Für erhöhte Anforderungen an die Versorgung Ihrer Last kombiniert AP8 einen dreistufigen EMV-Filter mit zusätzlicher Ausgangskapazität. Das Modul unterstützt die Reduzierung leitungsgebundener Störungen und stabilisiert die Versorgung anspruchsvoller Verbraucher. Die Auslegung berücksichtigt Netzgerät, Last und die gewünschte Dynamik.

Modell AP7: Zusätzlicher eingangsseitiger EMV-Filter
Bei erhöhten Anforderungen an die Netzseite ergänzt AP7 die vorhandene Filterung durch einen dreistufigen EMV-Filter. Das unterstützt die Reduzierung leitungsgebundener Störungen in anspruchsvollen Prüf- und Produktionsumgebungen. Ein- oder dreiphasige Ausführung und Strombelastbarkeit werden passend zum Netzgerät gewählt.

Modell AP6: Polwender
Wechseln Sie die Ausgangspolarität passend zu Ihrem Prüfablauf. AP6 lässt sich über die digitale Kommunikation des Netzgerätes mit Modbus RTU oder direkt am Modul über einen 5V-Eingang beziehungsweise den Frontschalter steuern. Während des Polaritätswechsels wird die Versorgung der Last für maximal 2s unterbrochen. Die Ausführung wird auf Netzgerät und Anwendung abgestimmt.

Modell AP5: Mechanische Trennung der Last
Ergänzen Sie die elektronische Ausgangssteuerung um eine physische Trennstelle zwischen Netzgerät und Last beziehungsweise Prüfstand. AP5 wird passend zu Spannung, Strom und Anwendung gefertigt und in das Schutzkonzept Ihres Aufbaus eingebunden.

Alle AP-Module werden auf Bestellung gefertigt. Gehäuse und elektrische Auslegung richten sich nach Ihrer Anwendung.

Ihre Stromversorgung flexibel integrieren

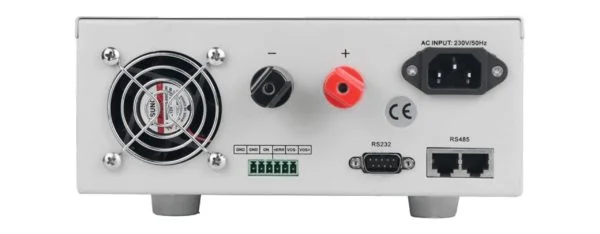

Symbolbild der DP-P Serie. Die Anschlussbelegung richtet sich nach dem gewählten Modell und der bestellten Ausstattung.

Digitale Schnittstellen (Standard)
RS232, RS422 und RS485 mit Modbus RTU ermöglichen die Einstellung und Überwachung der Ausgangswerte. Bei Auswahl analoger I/O entfällt RS232.

LAN (optional)
Binden Sie das Netzgerät in Ihre Netzwerkinfrastruktur ein. Die LAN-Schnittstelle lässt sich passend zur Anwendung für Server- oder Client-Betrieb konfigurieren.

Analoge I/O (optional)
Für die direkte Anbindung an analoge Steuerungen stehen Ein- und Ausgänge für 0 … 5V, 0 … 10V oder 4 … 20mA zur Verfügung. Signalstandard und Ausstattung werden bei der Bestellung festgelegt. Die analoge Schnittstelle ersetzt RS232.

Fernmesseingang
Bei Modellen mit einem Ausgangsstrom über 50A ist der Fernmesseingang serienmäßig vorhanden. Er erfasst die Spannung direkt an der Last und kompensiert Leitungsverluste bis 2V. Damit bleibt die Versorgung auch bei höheren Strömen und längeren Anschlussleitungen präzise auf die Last abgestimmt.

Interlock-Schleife (Standard)
Die 5V-Schleife blockiert den Ausgang bei Unterbrechung und gibt ihn bei geschlossener Schleife frei. Auf Bestellung kann sie werkseitig als externer Ausgang-ON/OFF-Trigger ausgeführt werden. Ein nachträglicher Wechsel zwischen beiden Funktionen ist durch den Anwender nicht möglich.

Statusausgang (Standard)
Der separate Statusausgang meldet den Gerätezustand über 0V für Fehler beziehungsweise 5V für normalen Betrieb. Er ergänzt die Überwachung Ihrer Anwendung unabhängig von optionalen analogen Istwertausgängen.

Ausgang und Master/Slave-Parallelbetrieb
Modelle bis einschließlich 1500V besitzen standardmäßig einen potentialfreien Ausgang; höhere Spannungen werden mit geerdetem Ausgang geliefert. Entsprechend bestellte Vollbreitengeräte können im Master/Slave-Parallelverbund arbeiten. Die Halbbreitenausführungen mit Suffix -S unterstützen diese Funktion nicht. Für bipolare Anordnungen mit geerdetem Mittelpunkt ist eine dafür geeignete Ausgangskonfiguration erforderlich.
