Wechselstrom-Labornetzgerät 0 … 300Vrms 0 … 10A 1.2kVA – DF-S50012
Das DF-S50012 liefert einphasige Sinuswechselspannung mit 0–300 V RMS L-N, 1,2 kVA Nennscheinleistung und 45–250 Hz. Die Bedienung erfolgt am Frontpanel. Der Ausgang ist potentialfrei.
Digitale CV-Regelung und Frontbedienung für einphasige AC-Prüfaufgaben. DF-S51-Modelle bieten zusätzlich RS232. Eine externe Ausgangsfreigabe ist optional erhältlich. Der Ausgang ist serienmäßig potentialfrei. Für kurzzeitige Lastspitzen stehen 300% Überlastfähigkeit für 2s zur Verfügung.
-
Netzgeräte (Spannungs- / Stromquellen) (617)
Das DF-S50012 bietet 1,2 kVA bei 0–300 V RMS L-N und 45–250 Hz. Damit steht am Labor- oder Serviceplatz eine einstellbare einphasige Versorgung für Geräte mit höherer Leistungsaufnahme bereit. Mögliche Aufgaben sind Funktionsprüfungen an Haushaltsgeräte-Elektronik, einphasigen Ladegeräten und industriellen Netzteilen. Auch Spannungs- und Frequenzvergleiche an kleineren AC-Verbrauchern lassen sich damit durchführen.

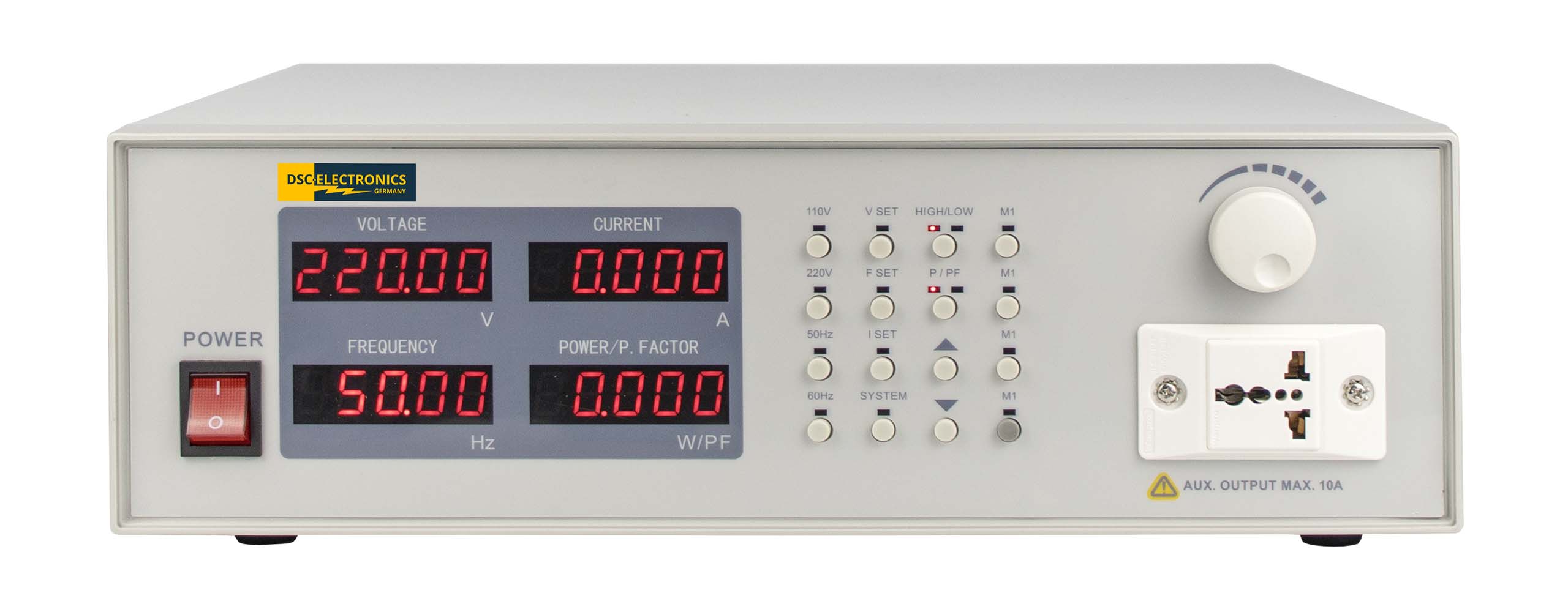

Die DF-S Serie verbindet digitale Konstantspannungsregelung (CV) mit direkter Frontbedienung in einem kompakten Tischgerät. Spannung und Frequenz lassen sich für Funktionsprüfungen, Belastungstests und Messaufgaben gezielt einstellen. Anzeigen informieren über Ausgangswerte und Gerätestatus.
Umschaltbare Spannungs-/Strombereiche erweitern die Einsatzmöglichkeiten: Bei niedrigerer Spannung steht ein höherer Ausgangsstrom zur Verfügung. Für die Automatisierung bieten DF-S51-Modelle RS232 mit dokumentiertem Protokoll. DF-S50-Modelle sind für die Bedienung direkt am Gerät vorgesehen.
Ihre Vorteile im Überblick
– Sinusförmiger AC-Ausgang im kompakten Tischgehäuse
– Frequenz einstellbar von 45Hz … 250Hz
– Standardmäßig potentialfreier Ausgang, geerdete Ausführung auf Bestellung
– Höherer Ausgangsstrom im niedrigeren Spannungsbereich
– RS232 mit dokumentiertem proprietärem Protokoll bei DF-S51-Modellen
– Eigenständige Frontbedienung bei allen Modellen, DF-S50 ohne digitale Schnittstelle
– Befehlsreaktionszeit bei digitaler Steuerung unter 20ms
– Erholungszeit ≤15ms bei einer Laständerung von 10% auf 90%
Leistungsreserven für dynamische Prüfaufgaben
Die Überlastfähigkeit von 300% der Nennleistung für 2s bietet zusätzliche Reserven für kurzzeitige Lastspitzen. Für den kontinuierlichen Betrieb stehen die Nennwerte des gewählten Modells zur Verfügung. Die zulässige Kombination aus Spannung, Strom und Scheinleistung ergibt sich aus dessen technischen Daten. Dabei gelten die angegebenen Umgebungs- und Kühlbedingungen.
Vom manuellen Test zur automatisierten Prüfung
Mit einem DF-S51-Modell lassen sich Ausgangswerte über RS232 einstellen und auslesen. Das dokumentierte Protokoll erleichtert die Anbindung an eigene Prüfprogramme. Für Anwendungen ohne externe digitale Steuerung bieten die DF-S50-Modelle die direkte Bedienung am Gerät. So wählen Sie genau die Ausstattung, die Sie für Ihren Arbeitsplatz benötigen.
[A] Externe Ausgangsfreigabe (optional)
Die optionale externe Ausgangsfreigabe [A4] bindet das Netzgerät über ein 24V-Steuersignal in Ihren Prüfaufbau ein. Für die Verdrahtung und den Freigabezustand gelten die Anschlussdaten der bestellten Ausführung.
Ausgangskonfiguration passend zu Ihrer Anwendung
Der AC-Ausgang ist standardmäßig potentialfrei und kann auf Bestellung geerdet ausgeführt werden. Die gewünschte Ausstattung wird bei der Bestellung festgelegt. Einzelheiten zur Anschlussbelegung und zur passenden Schutz- und Erdungskonfiguration finden Sie in den Unterlagen des gewählten Modells.
| Gewicht | 20 kg |
|---|---|
| Maße | 14,5 H cm x 36,5 B cm x 45 T cm |
| Hersteller | DSC-Electronics Germany |
| Serie | DF-S Serie |
| Eingangsspannung | 207 … 253VAC |
| Eingangsfrequenz | 47 … 63Hz |
| Effizienz (100% Last) | 85% |
| Ausgangstyp | Variabel AC Echt-Sinus 1 Phase |
| Ausgangskonfiguration | Geerdet, Potentialfrei |
| Ausgangsspannung | 0 … 300Vrms L-N |
| Ausgangsstrom 0 ... 150Vrms L-N | 0 … 10A |
| Ausgangsstrom 0 ... 300Vrms L-N | 0 … 5A |
| Ausgangsfrequenz | 45Hz … 250Hz |
| Leistung | 0 … 1.2kVA |
| Lastausregelung U | ≤1% |
| Netzausregelung U | ≤1% |
| Anzeigeauflösung U | 10mV |
| Anzeigeauflösung I | 1mA |
| Anzeigeauflösung F | 0.01Hz |
| Anzeigeauflösung P | 1W |
| Anzeigeauflösung PF | 0.01 |
| Anzeigegenauigkeit U | ±0.5% FS + 5 dig |
| Anzeigegenauigkeit I | ±0.5% FS + 5 dig |
| Anzeigegenauigkeit F | ±0.01% FS + 5 dig |
| Anzeigegenauigkeit P | ±0.5% FS + 5 dig |
| Einstellauflösung U | 10mV |
| Einstellauflösung F | 0.01Hz |
| Einstellgenauigkeit U | ±1% FS |
| Einstellgenauigkeit F | ±0.1% FS |
| Harmonische Verzerrung | ≤2% |
| Scheitelfaktorabweichung | ≤2% |
| Spannungsstabilität | ±1% |
| Frequenzstabilität | ≤0.01% |
| Befehlsreaktionszeit | 20ms |
| Funktionalität | CV – Konstantspannungs-Modus |
| Parallelschaltung | Nein |
| Serienschaltung | Nein |
| Digitale Kommunikation | Nein |
| Feedbackausgang I | Nein |
| Feedbackausgang P | Nein |
| Feedbackausgang U | Nein |
| Externes Steuersignal I | Nein |
| Externes Steuersignal P | Nein |
| Externes Steuersignal U | Nein |
| Ext. Ausgang Interlock | 5V Signal |
| Zertifizierung | CE, ROHS |
