Wechselstrom-Industrienetzgerät 0 … 300Vrms 0 … 546A 180kVA – DF-C63180

Die DF-C Serie unterstützt reproduzierbare Funktions- und Belastungsprüfungen mit digital geregelter Sinuswechselspannung. Die Geräte sind innerhalb ihrer Nennwerte und spezifizierten Umgebungsbedingungen für den industriellen 24/7-Dauerbetrieb ausgelegt.

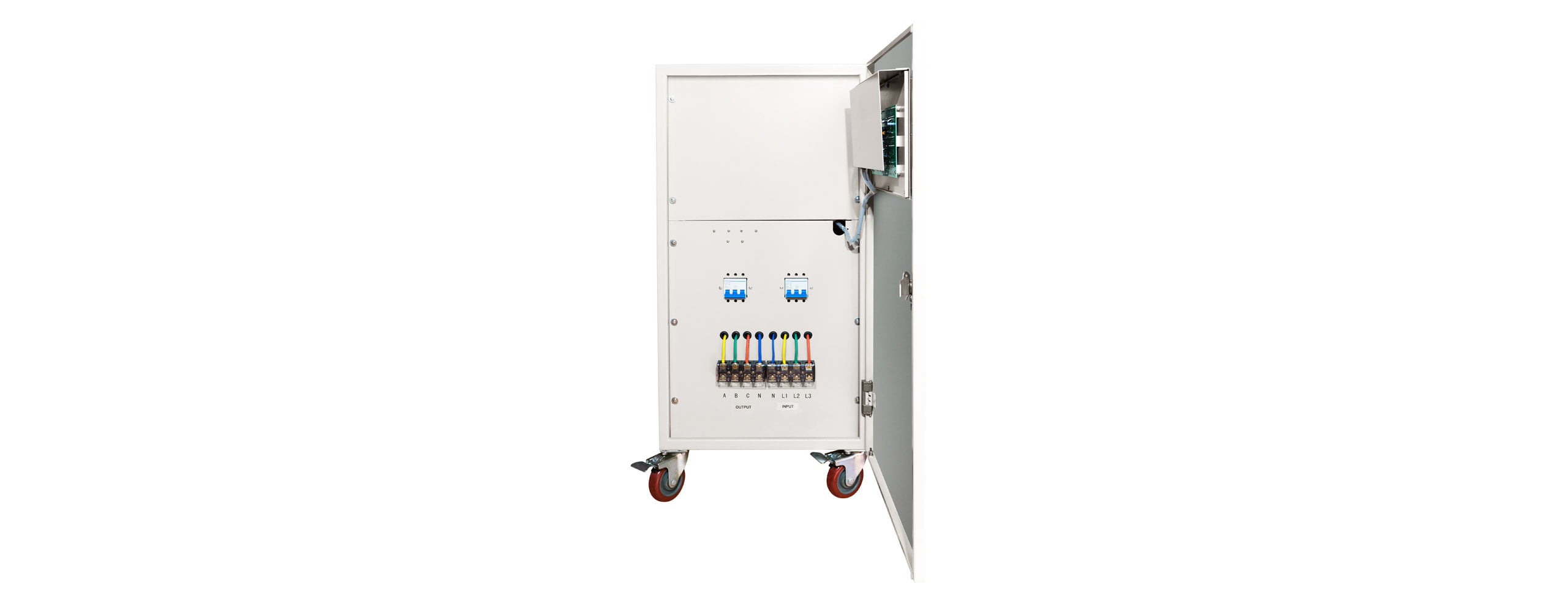

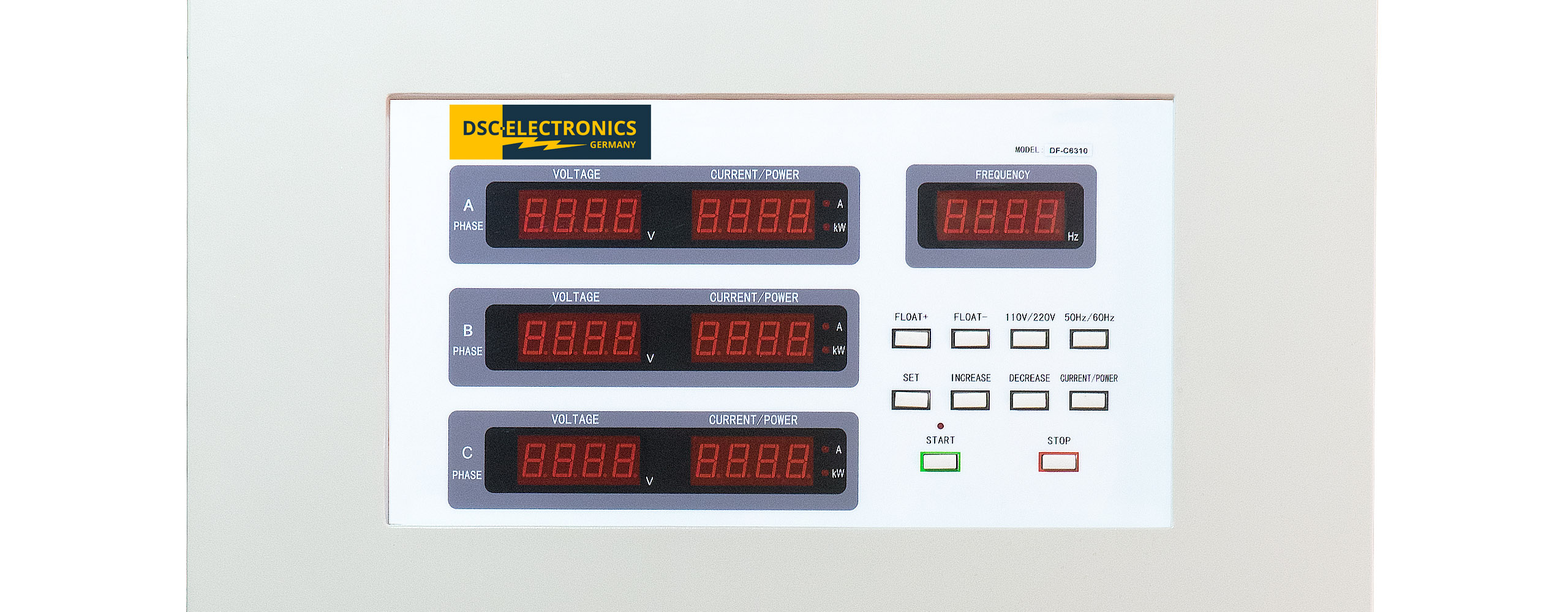

Spannung und Frequenz stellen Sie am Frontpanel ein oder über eine bei der Bestellung gewählte digitale beziehungsweise analoge Fernsteuerschnittstelle. Im Konstantspannungsbetrieb (CV) hält die Regelung den vorgegebenen Spannungswert. Zwei umschaltbare Spannungs-/Strombereiche bieten höheren Strom im LV-Bereich oder höhere Prüfspannungen im FS-Bereich.

Ihre Vorteile im Überblick
– Sinusförmiger ein- oder dreiphasiger AC-Ausgang für Labor und Industrie
– Standardmäßig potentialfreier Ausgang, geerdete Ausführung auf Bestellung
– Standardbereiche LV: 0 … 150Vrms L-N und FS: 0 … 300Vrms L-N
– Variable Ausgangsfrequenz 47Hz … 63Hz, optional ergänzt durch feste Frequenzen von 100Hz und 200Hz
– Optionale Fernsteuerung über RS232, RS485 oder analoge I/O
– Befehlsreaktionszeit bei digitaler Steuerung unter 20ms
– Erholungszeit ≤15ms bei einer Laständerung von 10% auf 90%

Leistung, die zu Ihrem Prüfstand passt
Vom einzelnen Prüfplatz bis zur leistungsstarken Industrieanlage lässt sich die DF-C Serie auf unterschiedliche Aufgaben abstimmen. Neben den gelisteten Standardmodellen fertigen wir kundenspezifische Ausführungen. Die Maximalwerte der Serie berücksichtigen diese Sonderausführungen. Welche Kombination aus Spannung, Strom und Scheinleistung verfügbar ist, richtet sich nach dem bestellten Modell. Für höhere Ausgangsfrequenzen bis 2500Hz steht die DF-CM Serie zur Verfügung.

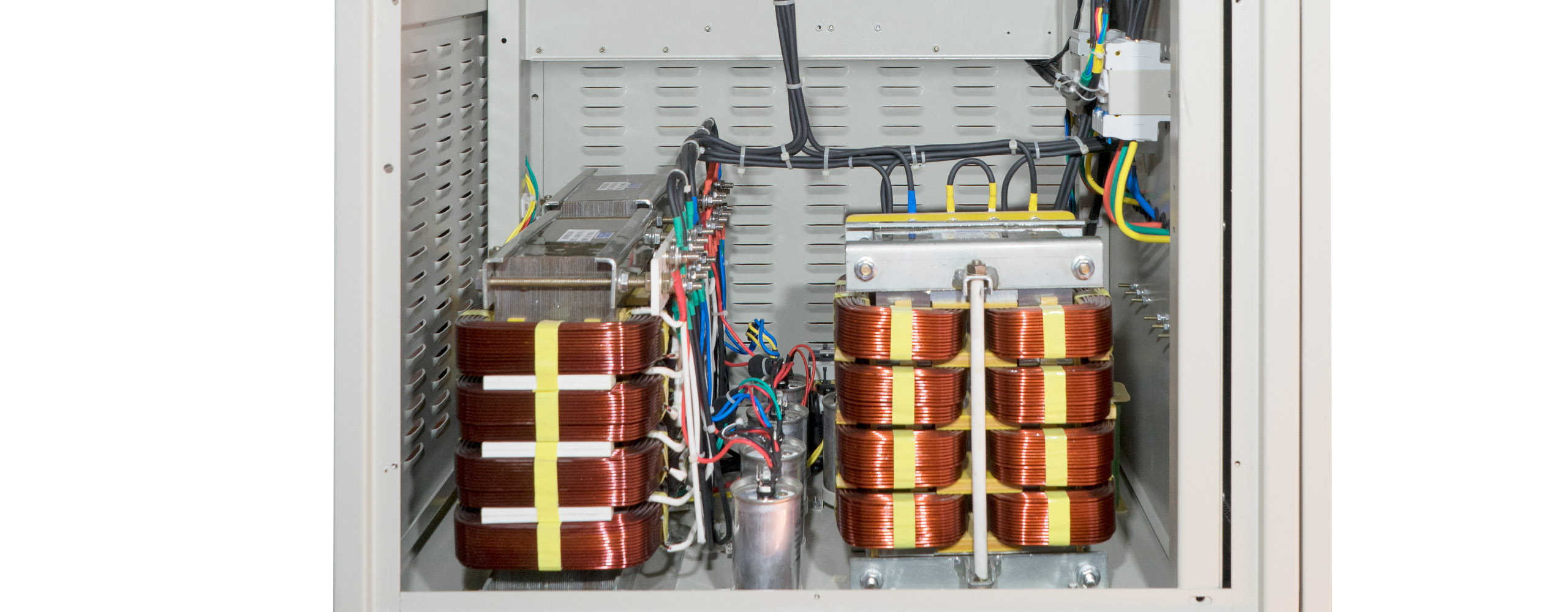

Für kontinuierliche Prozesse entwickelt
Die DF-C Serie ist für den industriellen 24/7-Dauerbetrieb ausgelegt. Eine stabile, sinusförmige Versorgung unterstützt wiederholbare Funktionsprüfungen und Belastungstests ebenso wie anspruchsvolle Versorgungsaufgaben. Dabei gelten die Nennwerte sowie die spezifizierten Umgebungs- und Kühlbedingungen des gewählten Modells.

Optionen: Ihre Anwendung bestimmt die Ausstattung
Wählen Sie bei der Bestellung die Schnittstellen und Ausgangskonfiguration, die zu Ihrem Prüfaufbau passen. So erhalten Sie eine Stromversorgung, die sich in Ihre vorhandene Infrastruktur einfügt. Die genaue Anschlussbelegung finden Sie in den Unterlagen der bestellten Ausführung.

[U] Externe analoge Steuerung U (optional)
Geben Sie die Ausgangsspannung direkt über Ihre übergeordnete Steuerung vor. Der optionale Eingang ist je nach Ausführung für 0 … 5V, 0 … 10V oder 4 … 20mA erhältlich.

[F] Externe analoge Rückführung U (optional)
Überwachen Sie den Spannungs-Istwert in Ihrer Steuerung oder Messwerterfassung. Zur Auswahl stehen Ausführungen mit 0 … 5V, 0 … 10V oder 4 … 20mA.

[G] Externe analoge Rückführung I (optional)
Der Strom-Istwert lässt sich ebenfalls analog auswerten. Der Rückführungsausgang ist passend zu Ihrem System mit 0 … 5V, 0 … 10V oder 4 … 20mA erhältlich.

[A] Interlock-Schleife oder externe Ausgangssteuerung (optional)
Binden Sie die Ausgangsfreigabe in Ihren Prüfablauf ein: Die Interlock-Schleife blockiert den Ausgang bei Unterbrechung und gibt ihn bei geschlossener Schleife frei. Alternativ kann eine Ausführung als externe Ausgangssteuerung bestellt werden. Die Funktion wird werkseitig festgelegt und kann später nicht durch den Anwender umgestellt werden.

[D] Digitale Schnittstelle (optional)
RS232 oder RS485 erleichtern das Einstellen und Auslesen der Geräteparameter in automatisierten Prüfständen. Beide Schnittstellen werden standardmäßig mit Modbus RTU konfiguriert. Auf Bestellung ist alternativ ein vereinfachtes, dokumentiertes proprietäres Protokoll möglich. Das gewünschte Protokoll wird bei der Bestellung festgelegt, da ein späterer Wechsel den Austausch der Steuerplatine erfordert. RS422 wird nicht angeboten.

[O] Ausgangskonfiguration
Der AC-Ausgang ist standardmäßig potentialfrei. Zur Verfügung stehen die potentialfreie Ausführung ohne eigenen Fehlerstromschutzschalter (O6), die potentialfreie Ausführung mit integriertem Fehlerstromschutzschalter (O7) sowie eine geerdete Ausführung auf Bestellung. Damit lässt sich die Versorgung auf das Erdungs- und Schutzkonzept Ihrer Anwendung abstimmen. Die Schutzerdung des Gehäuses bleibt davon getrennt zu betrachten. Einzelheiten erläutern das Handbuch und das Funktions- und Anschlussdiagramm.
