Präzisions-Labornetzgerät 0 … 150V 0 … 6A 900W – DP150-6H

Präzise versorgen, wiederholbar prüfen und Abläufe direkt am Gerät automatisieren: Die DP-H Serie verbindet die Genauigkeit eines Präzisions-Labornetzgerätes mit dem Komfort einer programmierbaren Stromversorgung. Eine Einstell- und Anzeigeauflösung von 1mV / 1mA, die digitale Regelung und das übersichtliche Farbdisplay unterstützen Sie bei Entwicklungs-, Mess- und Prüfaufgaben, bei denen reproduzierbare Ausgangswerte entscheidend sind.

Ob am einzelnen Laborarbeitsplatz oder im automatisierten Prüfstand: Sie entscheiden, wie Sie arbeiten. Gespeicherte Spannungs-/Stromverläufe laufen ohne externen Computer ab. Für die Einbindung in Ihre Infrastruktur stehen serienmäßig RS232 mit SCPI, RS485 mit Modbus RTU sowie analoge 0 … 5V Ein- und Ausgänge bereit. Die konkreten Genauigkeitswerte finden Sie ergänzend zur Auflösung in den technischen Daten des Modells.

Konnektivität	RS232 mit SCPI und RS485 mit Modbus RTU serienmäßig. Analoge Steuerung und Rückführung über 0 … 5V sowie externer Trigger für programmierte Abläufe.
Funktionalität	CC-/CV-Betrieb mit automatischem Übergang, programmierbare Testzyklen und Batterieladefunktion. Fernmessung zur Kompensation von Leitungsverlusten bis 2V.
Ausgangskonfiguration	Potentialfreier, kurzschlussfester Ausgang. Die verfügbare Kombination aus Spannung, Strom und Leistung richtet sich nach dem gewählten Modell.
Sicherheit	Schutz gegen Übertemperatur, Überspannung und Überstrom mit Statusanzeige sowie sperrbare Frontbedienung. Externer Programmtrigger, kein Sicherheitsinterlock.
Erweiterbarkeit	Anwendungsspezifische Erweiterung durch AP9 und AP8. Keine Polaritätsumschaltung.

Nutzen Sie Ihre Stromversorgung dort, wo sie gerade gebraucht wird: Die kompakte Bauform und der Tragegriff erleichtern den Wechsel zwischen Prüfplätzen. Eine temperaturabhängige Lüftersteuerung mit fünf Temperatursensoren passt die Kühlung an die Belastung an. Die zulässigen Umgebungsbedingungen sind im Handbuch angegeben.

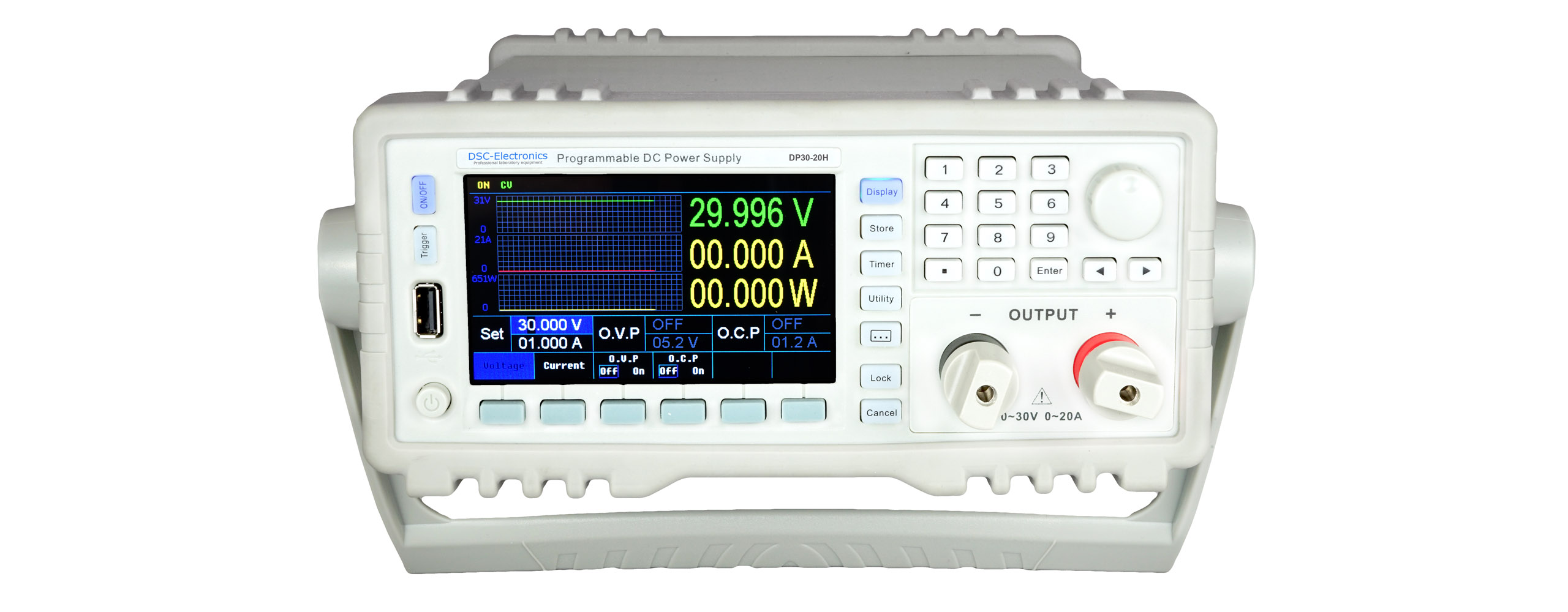

4,3-Zoll-Farbdisplay und komfortable Frontbedienung
Sollwerte, Istwerte und zeitliche Verläufe stehen übersichtlich zur Verfügung. Mit numerischer Tastatur und Drehencoder gelangen Sie schnell zur gewünschten Einstellung und können Werte direkt eingeben oder schrittweise anpassen.

Programmierte Spannungs- und Stromverläufe
Hinterlegen Sie bis zu 300 Programmschritte mit Spannung, Strom und Zeit, um wiederkehrende Prüfungen ohne ständiges Nachstellen auszuführen. Programme können eine festgelegte Anzahl von Zyklen oder wiederholt durchlaufen und manuell oder über den externen Trigger gestartet werden. Über ein USB-Laufwerk übertragen Sie gespeicherte Abläufe auf weitere Geräte. Für die Ausführung ist kein externer Computer oder Controller erforderlich.

Programmierbare Batterieladefunktion
Definieren Sie einen zu Ihrer Batterie passenden Ladeverlauf und integrieren Sie wiederholbare Ladeaufgaben in Ihren Prüfprozess. Spannung und Strom lassen sich zusätzlich über eine externe Steuerung protokollieren. Ladeparameter und Schutzmaßnahmen werden auf die angeschlossene Batterie abgestimmt.

Integrierter Rückstromschutz und zusätzliche Schutzmodule
Die Ausgangsgleichrichterstufe bietet bereits einen grundlegenden Schutz gegen gleichpolige Rückströme innerhalb der zulässigen Gerätegrenzen. Für energiereiche Lasten oder Rückspannungstransienten lässt sich der Schutz gezielt ergänzen. Das Netzgerät ist dabei keine unbegrenzt belastbare Energiesenke. Die erforderliche Auslegung richtet sich nach Rückstrom, Rückspannung und gespeicherter Lastenergie.

Modell AP9: Anwendungsspezifischer Rückstrom- und Rückspannungsschutz
Mit AP9 stimmen Sie den zusätzlichen Schutz auf anspruchsvolle induktive oder kapazitive Lasten ab. Das Modul wird auf Bestellung für die erwarteten Ströme, Spannungen und Energien gefertigt. Möglich sind eine kombinierte Schutzbeschaltung gegen hohe Rückströme und Rückspannungen, insbesondere Transienten mit umgekehrter Polarität, oder eine Ausführung als aktiver Bremschopper zur Umsetzung rückgespeister Energie in Wärme. Dimensionierung und zulässige Betriebszyklen werden passend zu Ihrem Prüfaufbau vereinbart.

Modell AP8: Zusätzlicher ausgangsseitiger EMV-Filter mit Kapazität
Für erhöhte Anforderungen an die Versorgung Ihrer Last kombiniert AP8 einen dreistufigen EMV-Filter mit zusätzlicher Ausgangskapazität. Das Modul unterstützt die Reduzierung leitungsgebundener Störungen und stabilisiert die Versorgung anspruchsvoller Verbraucher. Die Auslegung berücksichtigt Netzgerät, Last und die gewünschte Dynamik.

Alle AP-Module werden auf Bestellung gefertigt. Gehäuse und elektrische Auslegung richten sich nach Ihrer Anwendung.

RS232 und RS485 (Standard)
RS232 verwendet SCPI, RS485 verwendet Modbus RTU. Dokumentierte Protokolle und mitgelieferte LabVIEW-Beispiele erleichtern die Entwicklung eigener Steuerungslösungen und die Anbindung an bestehende Prüfstände.

Fernmesseingang (Standard)
Regeln Sie die Spannung dort, wo sie benötigt wird: Der Fernmesseingang erfasst sie direkt an der Last und kompensiert Leitungsverluste bis 2V. Das unterstützt eine präzise Versorgung besonders bei hohen Strömen und längeren Anschlussleitungen.

Externer Trigger (Standard)
Starten oder unterbrechen Sie gespeicherte automatische Abläufe über ein externes Signal. So lässt sich die Programmausführung mit anderen Schritten Ihres Prüfprozesses koordinieren. Der Programmtrigger ist kein Sicherheitsinterlock. Eine separate Interlock-Schleife zur externen Blockierung und Freigabe des Ausgangs ist auf Bestellung erhältlich.

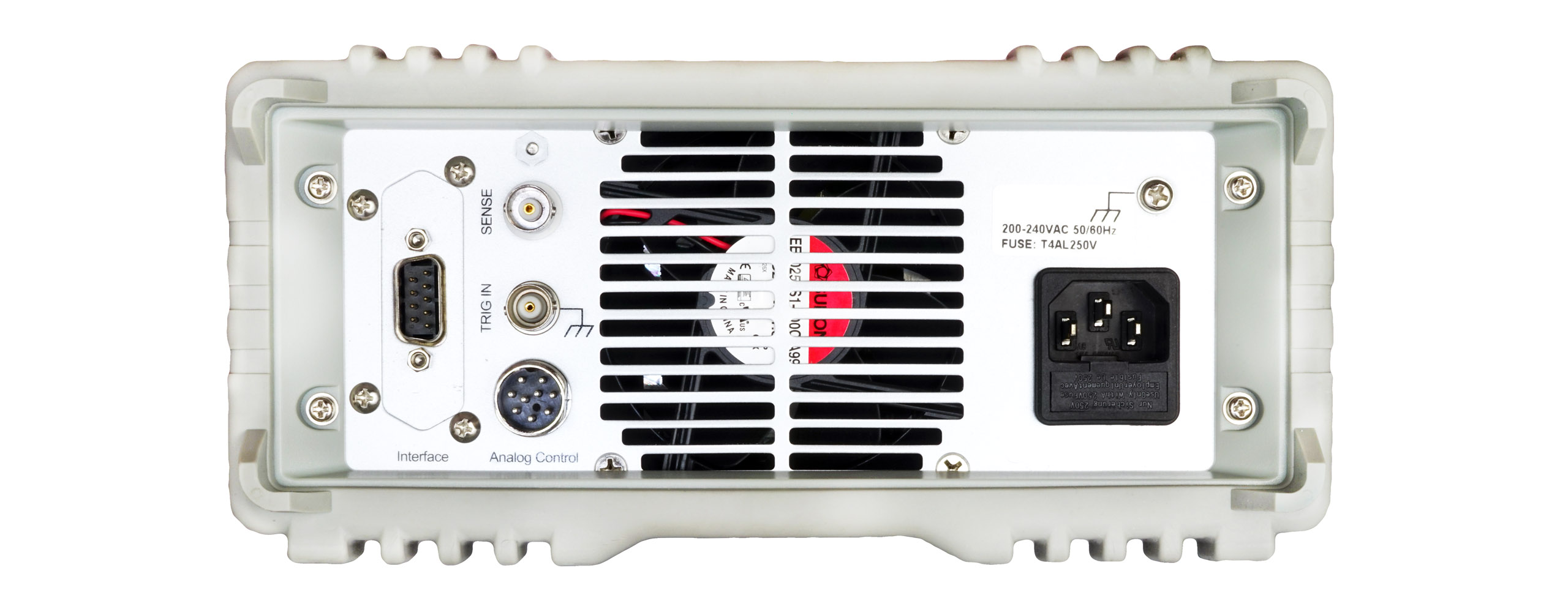

Analoge Ein- und Ausgänge (Standard)
Über 0 … 5V-Signale geben Sie Spannung und Strom vor und lesen deren Istwerte aus. Weitere Anschlüsse dienen der Ausgangssteuerung, dem Trigger und der Statusrückmeldung. Eine 5V-Referenz erleichtert den Anschluss externer Potentiometer. Die genaue Pinbelegung finden Sie im Handbuch.
