Alimentation haute puissance 0 ... 1kV 0 ... 1A 1kW - DP10H-1M

Les alimentations haute performance de la série DP-M sont une évolution de notre série d'alimentations DP-D, qui est utilisée avec succès depuis de nombreuses années dans les laboratoires et les processus industriels en raison de sa polyvalence, de sa fiabilité et de ses excellentes performances. Lors du développement, nous avons mis à profit nos longues années d'expérience avec la série DP-D et le feed-back de nos clients pour rendre les alimentations de la nouvelle génération encore plus fiables et polyvalentes.

Bref résumé des avantages des alimentations haute performance de la série DP-M :

*Optionnel

Jusqu'à 1,8kW dans un boîtier 19″ 1/2 - pas de problème

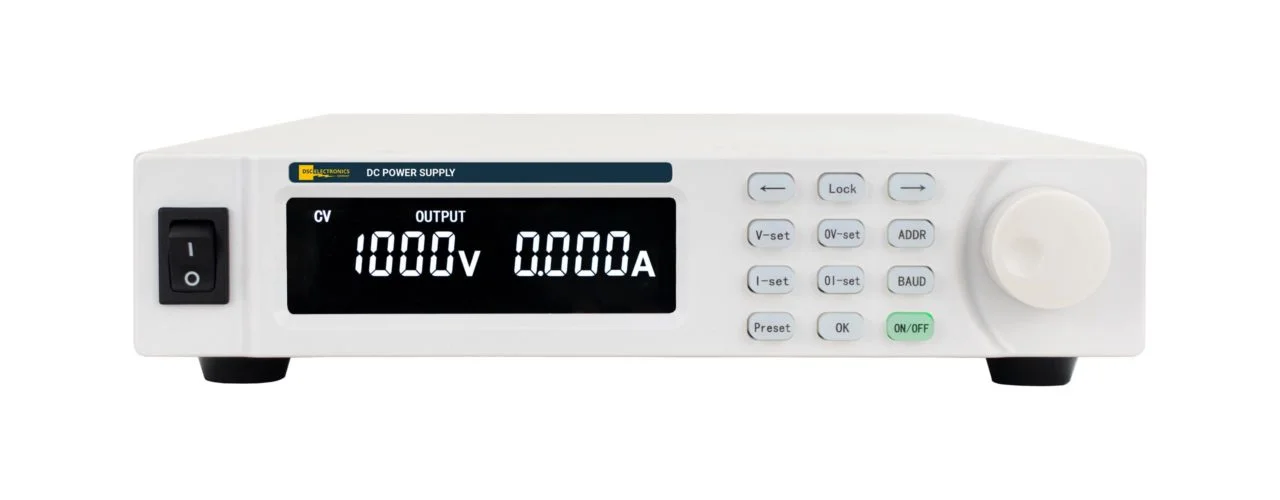

L'image symbolique montre une alimentation haute performance DP30-60M, pour connaître la taille du modèle choisi, veuillez consulter la fiche technique sous l'onglet "Fiche technique".

Une technologie sophistiquée et des composants sélectionnés avec soin permettent d'obtenir des performances élevées dans un boîtier compact. Les alimentations haute performance de la série DP-M fournissent jusqu'à 1,8 kW de puissance dans un boîtier 19″ 1U 1/2 largeur, ce qui permet de monter deux appareils côte à côte dans un tiroir 1U. En outre, les alimentations haute performance de la série DP-M peuvent être montées en rack ou utilisées de manière autonome dans toutes les tailles de boîtier - les accessoires de montage adaptés au montage en rack sont fournis gratuitement avec tous les appareils de forme 2HE et 3HE. Les accessoires de montage adaptés pour deux appareils 19″ 1U 1/2 dans un tiroir peuvent être commandés séparément.

Attention : la taille du boîtier peut varier pour certains modèles, par ex. les modèles 2kV, veuillez consulter la fiche technique.

Améliorez votre alimentation haute performance de la série DP-M avec des fonctions supplémentaires, même après l'achat.

Image symbolique montrant une alimentation haute performance DP6H-12M avec module AP8. Pour connaître la taille du modèle que vous avez choisi, veuillez consulter la fiche technique sous l'onglet "Fiche technique".

Avec les appareils de la série DP-M, nous avons introduit une interface de communication universelle qui permet de connecter des modules d'extension externes de la série AP. Ainsi, vous n'êtes plus seulement lié à la configuration choisie lors de la commande, mais vous pouvez également étendre certaines fonctions ultérieurement à l'aide de modules externes. De plus, la série AP est constamment complétée par de nouveaux modules, de sorte que vous pourrez à l'avenir étendre les appareils existants grâce aux nouvelles fonctions que nous introduirons.

Actuellement, cinq modules d'extension de la série AP sont disponibles :

Modèle AP9 : protection combinée contre le courant inverse (charges inductives et capacitives)
En fonction de la tension et du courant maximum, le module est fabriqué en 19″ 1HE 1/2, 2HE ou 3HE et protège votre bloc d'alimentation contre les courants de retour qui peuvent survenir en cas de fonctionnement avec des charges capacitives ou inductives importantes. Ainsi, vous n'avez pas besoin d'un circuit de protection supplémentaire entre le bloc d'alimentation et votre charge, ce qui réduit énormément les dépenses.

Modèle AP8 : filtre CEM supplémentaire avec capacité en sortie
Certaines charges nécessitent une tension plus propre que celle que l'alimentation peut fournir dans sa configuration de base ou, au contraire, génèrent de très fortes interférences (par exemple, par une consommation de courant à haute fréquence avec des fronts très raides - onde carrée) qui peuvent influencer la commande de l'alimentation à des courants élevés. Pour ces cas, nous avons développé le module AP8 qui combine un filtre CEM à trois niveaux avec une grande capacité rapide afin de stabiliser davantage la tension de sortie du bloc d'alimentation dans les applications critiques et de protéger le bloc d'alimentation des influences des charges. Cette combinaison garantit une tension de sortie stable même en cas de charges complexes à haute fréquence.

Modèle AP7 : filtre CEM supplémentaire côté entrée
Pour les environnements de laboratoire avec des exigences particulièrement élevées en matière de niveau de rayonnement CEM, les modules AP7 sont disponibles avec un filtre CEM à trois niveaux intégré. Disponibles en version monophasée ou triphasée pour différentes puissances, les modules sont compatibles avec toutes les alimentations haute performance de la série DP-M. Ils peuvent être installés dans des bâtiments publics ou privés.

Modèle AP6 : Inverseur de polarité
Le module d'inversion des pôles étend le bloc d'alimentation en permettant de tourner la polarité de sortie pendant le fonctionnement. La commande peut se faire soit directement par le bloc d'alimentation (connexions numériques - Modbus-RTU), soit par le module (entrée analogique 5V, commutateur mécanique sur le panneau avant). L'inversion de la polarité ne coupe pas l'alimentation de la charge pendant plus de 2 secondes.

Modèle AP5 : séparation mécanique de la charge du bloc d'alimentation
Certaines applications requièrent une sécurité particulière et rien ne peut garantir une sécurité à 100% à part la séparation mécanique du bloc d'alimentation de la charge ou du banc d'essai. C'est dans ce but que nous avons développé le module AP5 qui assure une sécurité inégalée pour l'utilisateur grâce à la séparation mécanique immédiate du bloc d'alimentation de la charge.

Les alimentations de laboratoire de la série DP-M peuvent être commandées à distance de manière polyvalente, aussi bien en numérique qu'en analogique. Équipées en série de RS232 et RS485 et du support Modbus-RTU, ces alimentations peuvent être intégrées rapidement et efficacement dans votre infrastructure existante, en option également via LAN. Si votre application nécessite une connexion analogique, vous disposez en option d'un grand nombre de standards courants pour la commande et la lecture de valeurs de consigne et de valeurs réelles (0 ... 5V, 0 ... 10V, 4 ... 20mA).

Interface numérique RS232 & RS485 (standard)
Équipées en standard de ports RS232 et RS485 et d'une prise en charge complète du protocole Modbus-RTU, les alimentations haute performance de la série DP-M facilitent aussi bien l'intégration dans l'infrastructure existante que le développement d'une nouvelle. Grâce au protocole ouvert Modbus-RTU, les solutions de contrôle personnalisées peuvent être mises en œuvre rapidement et efficacement, de sorte que rien n'empêche l'automatisation.

Connexion LAN (en option)
L'alimentation haute performance de la série DP-M dispose en standard d'interfaces RS232 et RS485 avec support Modbus-RTU. Cela permet d'intégrer facilement l'alimentation dans presque toutes les infrastructures existantes. Sur demande, l'alimentation peut être complétée par un port LAN avec l'option D4.

Entrée de télémesure (standard)
L'entrée de télémesure est installée en standard dans tous les blocs d'alimentation de la série DP-M et permet de compenser les pertes de ligne entre le bloc d'alimentation et le consommateur. Le bloc d'alimentation peut compenser des pertes allant jusqu'à 2V en mesurant la tension au niveau du consommateur et en prenant automatiquement le contre-pied. Cette fonction est particulièrement utile en cas de courants élevés de plus de 100 A et/ou de câbles particulièrement longs et de petit diamètre. Par ailleurs, l'entrée de télémesure est nécessaire pour le raccordement des modules de la série AP.

Entrée Interlock (en option)
L'extension du bloc d'alimentation avec la fonction Interlock permet de bloquer immédiatement la sortie du bloc d'alimentation dans certaines conditions. Un exemple d'application serait le blocage de la sortie du bloc d'alimentation lorsque le capot de protection d'une machine raccordée au bloc d'alimentation est ouvert. En outre, l'entrée Interlock peut être utilisée pour activer ou désactiver à distance la sortie de l'alimentation, en activant d'abord la sortie manuellement, puis en la libérant ou en la bloquant via le signal Interlock. Sur les alimentations haute performance de la série DP-M, l'entrée Interlock est conçue comme une boucle sans potentiel qui bloque la sortie de l'alimentation en cas d'interruption - la désignation de l'option est A1.

Commande à distance externe analogique de la tension de sortie (en option)
Si votre application exige une connexion analogique et une commande à distance de la tension de sortie du bloc d'alimentation, l'option U permet de réaliser une entrée de commande analogique (2 broches) via le connecteur du bus système. Les standards 0 ... 10V (U1), 0 ... 5V (U2) et 4 ... 20mA (U3) sont disponibles pour la commande.

Commande à distance analogique externe du courant de sortie (option)
L'option L ajoute une entrée de commande (2 broches) au bloc d'alimentation via le connecteur du bus système, ce qui permet la commande à distance analogique externe du courant de sortie du bloc d'alimentation. Les standards 0 ... 10V (L1), 0 ... 5V (L2) et 4 ... 20mA (L3) sont disponibles pour la commande.

Signal analogique de valeur réelle Tension de sortie (en option)
De nombreuses applications exigent non seulement la possibilité de régler les valeurs de sortie de manière analogique, mais aussi un feedback sur les valeurs réelles actuelles. L'option F ajoute au bloc d'alimentation une sortie de feedback (2 broches) via le connecteur du bus système, qui transmet la valeur réelle actuelle de la tension de sortie du bloc d'alimentation. Les standards 0 ... 10V (F1), 0 ... 5V (F2) et 4 ... 20mA (F3) sont disponibles.

Signal analogique de valeur réelle du courant de sortie (en option)
L'option G ajoute au bloc d'alimentation une sortie de rétroaction (2 broches) via le connecteur du bus système, qui transmet la valeur réelle actuelle du courant de sortie du bloc d'alimentation. Les standards 0 ... 10V (G1), 0 ... 5V (G2) et 4 ... 20mA (G3) sont disponibles.
